T1 — SENSOR TEMP. FRÍA
TEMPERATURA ENTRADA FRÍA
18.0
°C
T2 — SENSOR TEMP. CALIENTE
TEMPERATURA ENTRADA CALIENTE
35.0
°C
SF1 — SENSOR FLUJO FRÍO
CAUDAL AGUA FRÍA
600
L/h
SF2 — SENSOR FLUJO CALIENTE
CAUDAL AGUA CALIENTE
600
L/h
PV — TEMPERATURA MEZCLA
TEMP. MEZCLA SALIDA
--.-
°C
Flujo: -- L/h
VISUALIZADOR DE FLUJO
SIMULACIÓN DE FLUJO EN TIEMPO REAL
❄ FRÍA
🔥 CAL.
MIX▶
❄ FRÍO
---
🔥 CALIENTE
-- °C
PANEL DE CONTROL — TES⊕
▪ PANEL DE CONTROL — TES⊕ ▪
- - . -
▸ TEMPERATURA MEZCLA (PV) °C ◂
SET POINT37.8°C
FLUJO TOT.----L/h
ERROR e(t)0.00°C
CO(t) PID--%
VLV ❄--%| --p
VLV 🔥--%| --p
● STAND BY
SET POINT Tsp — ± 0.5°C / ± 1°C
37.8°C
INICIO
PAUSA
SISTEMA DETENIDO
⚙ VÁLVULAS — MOTORES A PASOS (350 MAX)
❄ VÁLVULA FRÍA — MOTOR P/P FRÍO
0%
APERTURA
POSICIÓN
0
/ 350 pasos
APERTURA
0.0%
⬛ DETENIDO
Ap=0% → Pasos=0/350 | Δ=0
🔥 VÁLVULA CALIENTE — MOTOR P/P CALIENTE
0%
APERTURA
POSICIÓN
0
/ 350 pasos
APERTURA
0.0%
⬛ DETENIDO
Ap=0% → Pasos=0/350 | Δ=0

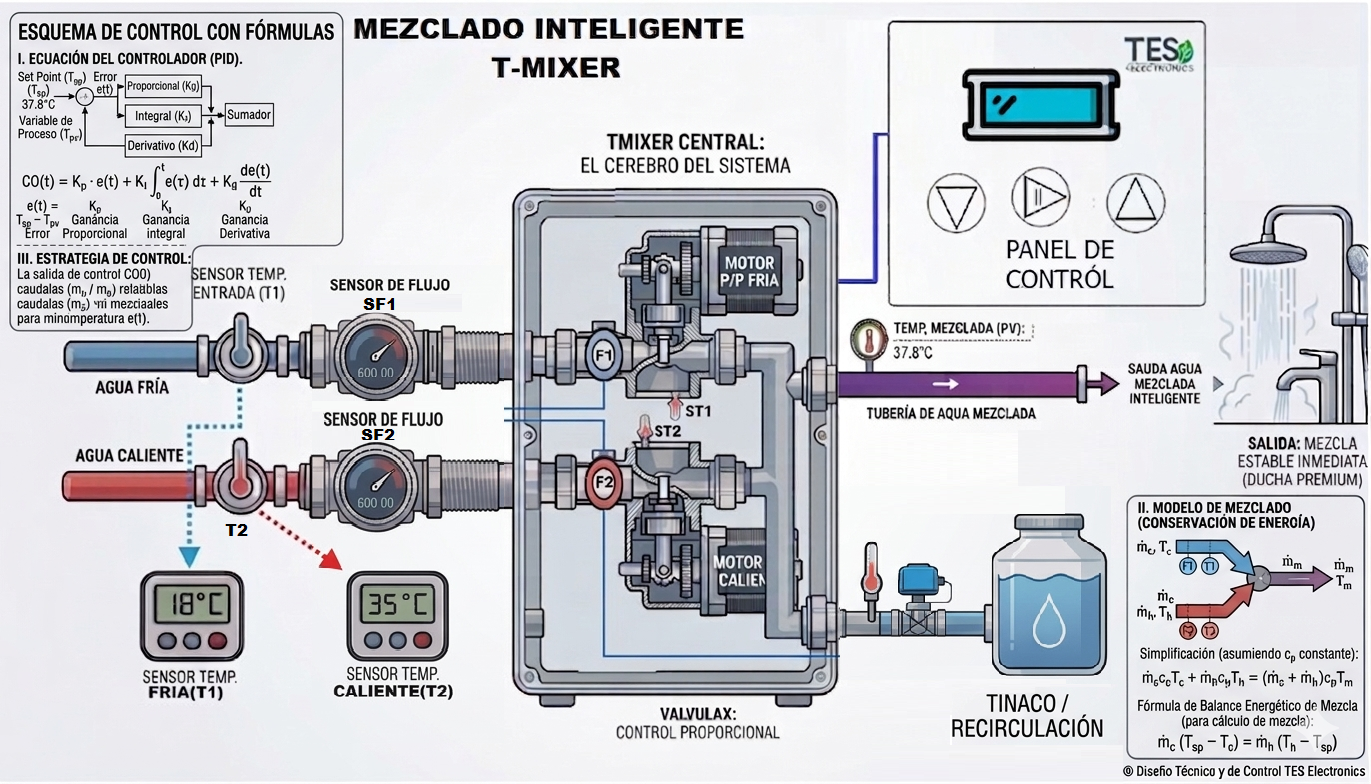

∑ MODELO DE MEZCLADO
I. BALANCE ENERGÉTICO (cp constante)
Tm = (ṁc·Tc + ṁh·Th) / (ṁc + ṁh)
ṁc=-- L/h | Tc=--°C
ṁh=-- L/h | Th=--°C
Tm = --.- °C
II. PID — CO(t) = Kp·e + Ki·∫e + Kd·ė
e(t) = Tsp − Tm | Kp=2.0 Ki=0.5 Kd=0.1
e(t)=-- | ∫e=-- | ė=--
CO(t) = --.-- %
III. RATIO CAUDALES ÓPTIMO
ṁc/ṁh = (Th − Tsp) / (Tsp − Tc)
Tsp=--°C | Tc=--°C | Th=--°C
Ratio = -.----
